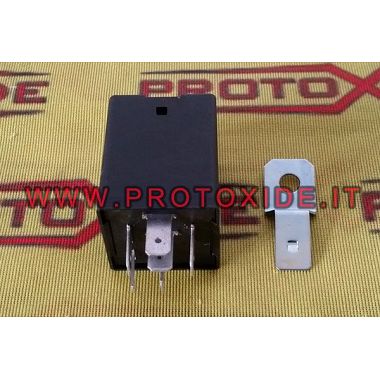

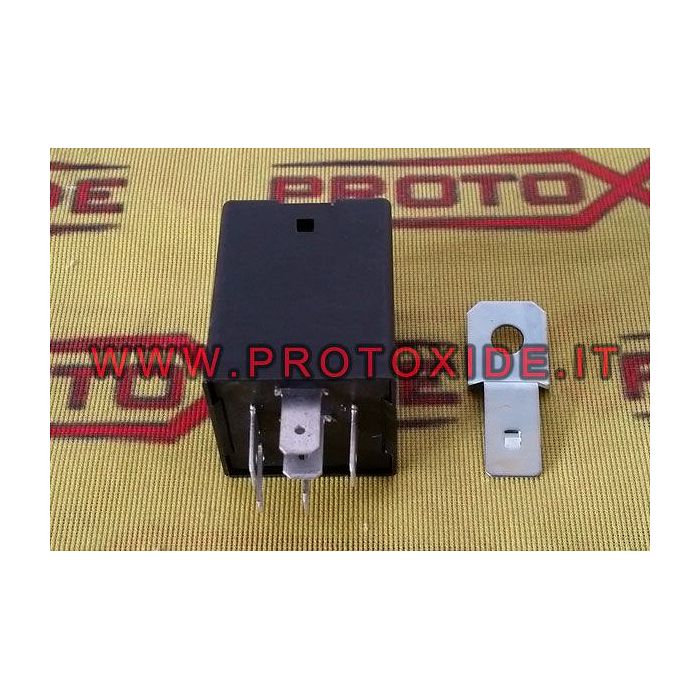

24 فولت دفعة التتابع تيار مستمر التحكم السلبي أو الإيجابي

• مرحل من نوع السيارات بجهد 24 فولت مزود بجهتي اتصال NO وNO مع التحكم في النبضات، والتي يمكن أن تكون نبضًا إيجابيًا أو نبضًا سلبيًا، وفقًا للطراز الذي تم شراؤه، ويمكن استخدامها أيضًا في المركبات الزراعية والحفارات والمركبات البحرية.
• سيكون من الممكن من خلال نبضة إيجابية أو سلبية بسيطة مع زر يستمر حتى بضعة أجزاء من الثانية، لتنشيط حمولة تصل إلى 20 أمبير والحفاظ عليها مفعلة. سيكون من الضروري بعد ذلك الضغط دائمًا مرة أخرى بدفعة واحدة لإلغاء تنشيط الحمل بشكل نهائي.
• مصدر طاقة 24 فولت ، يوجد أيضًا إصدار 12 فولت في عنصر الملحقات ولكنه إصدار آخر من المرحل، لاستخدامه في التيار المباشر DC.
• مثال محتمل للاستخدام: من خلال توفير تأريض بزر، يتم تشغيل هذا المرحل المعين والذي يظل نشطًا حتى إذا قمنا بتحرير الأمر، وإذا ضغطنا على الزر مرة أخرى، فإننا نزيل الطاقة ويتم إلغاء تنشيط المرحل والعودة إلى الحالة الأولية 814.
• يوفر هذا المرحل خرجًا إيجابيًا فقط، ولكن إذا كان الإخراج سالبًا مطلوبًا، فيجب إضافة مرحل قياسي آخر لعكس الإخراج من الموجب إلى السالب.
• سارعوا لشرائه ما دام متوفرا وطالما كان من الممكن شرائه.

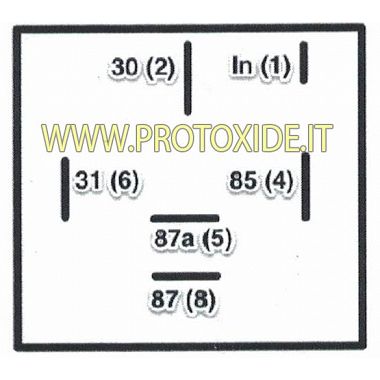

اتصال:

87= مخرج موجب NO مفتوح بشكل طبيعي. الحد الأقصى للحمل 15 أمبير

87a = خرج إيجابي NC مغلق عادة. الحد الأقصى للحمل 10 أمبير

30= +24 فولت تحت اللوحة

في = +24 فولت مباشرة إلى البطارية

31= القداس

85= 24 فولت نبض سلبي أو إيجابي حسب الموديل المطلوب
