24V impulsní relé DC negativní nebo pozitivní řízení

• 24V relé automobilového typu se dvěma kontakty NO a NO s impulsním ovládáním, které může být v závislosti na zakoupeném modelu s kladným nebo záporným impulsem a může být také použito na zemědělských, bagrech a námořních vozidlech.
• Jednoduchým kladným nebo záporným impulsem s tlačítkem trvajícím i několik milisekund bude možné aktivovat a udržovat v aktivované zátěži až 20 ampérů. K definitivnímu odpojení zátěže pak bude nutné vždy znovu stisknout jediným impulsem.
• 24V napájecí zdroj , v položce příslušenství je také 12V verze, ale je to jiná verze relé pro použití na stejnosměrný proud.
• Možný příklad použití: poskytnutím uzemnění tlačítkem je toto konkrétní relé napájeno, které zůstává pod napětím, i když uvolníme příkaz, pokud pak znovu stiskneme tlačítko, odpojíme napájení a relé ztratí napájení a vrátí se do výchozího stavu 814.
• Toto relé poskytuje pouze kladný výstup, ale pokud je požadován záporný výstup, musí být přidáno další standardní relé, aby se výstup invertoval z kladného na záporný.
• Pospěšte si s nákupem, dokud je k dispozici a dokud je možné jej zakoupit.

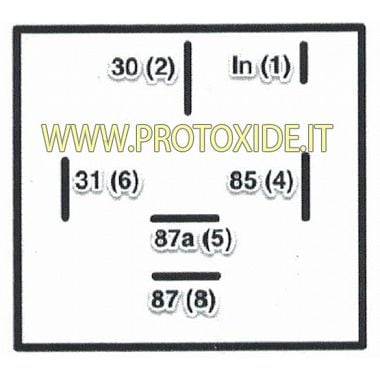

Spojení:

87= Kladný výstup NO normálně otevřený. Maximální zatížení 15 AMP

87a= NC kladný výstup normálně sepnutý. Maximální zatížení 10 AMP

30= +24 voltů pod panelem

In= +24 voltů přímo na baterii

31 = mše

85= 24V záporný nebo kladný impuls v závislosti na objednaném modelu
