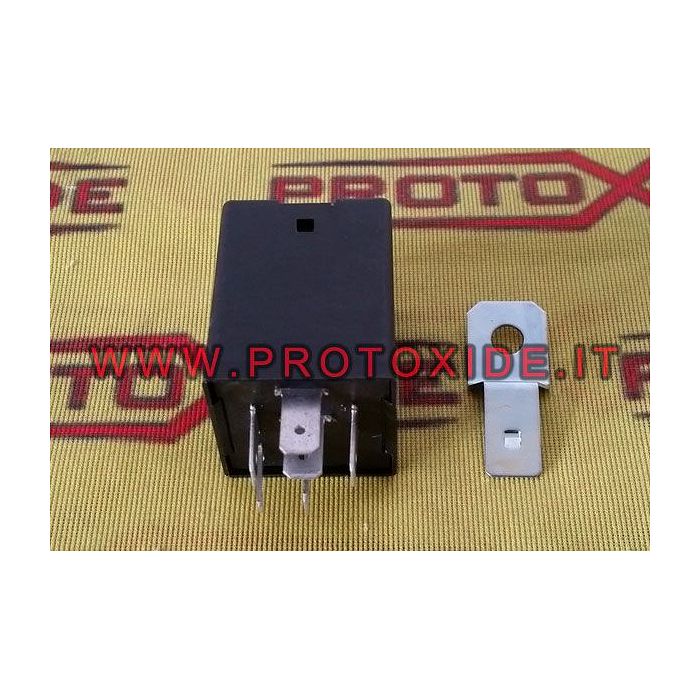

ממסר דחפים 24V DC בקרה שלילית או חיובית

• ממסר מסוג רכב 24 וולט עם שני מגעי NO ו-NO עם בקרת דחפים אשר, בהתאם לדגם הנרכש, יכולים להיות דחף חיובי או דחף שלילי וניתן להשתמש בהם גם על כלי רכב חקלאיים, מחפרים וימיות.
• ניתן יהיה עם דופק חיובי או שלילי פשוט עם כפתור הנמשך אפילו כמה אלפיות שניות, להפעיל ולשמור פעיל עומס של עד 20 אמפר. לאחר מכן יהיה צורך תמיד ללחוץ שוב עם דחף בודד כדי לבטל סופית את האנרגיה של העומס.
• ספק כוח 24 וולט , קיימת גם גרסת 12 וולט בפריט האביזרים אך זוהי גרסה נוספת של ממסר, לשימוש בזרם ישר DC.
• דוגמה אפשרית לשימוש: על ידי מתן הארקה עם כפתור ממסר מסוים זה מופעל שנשאר מופעל גם אם נשחרר את הפקודה, אם לאחר מכן נלחץ על הכפתור שוב נבטל את המתח והממסר מתבטל וחוזר למצב ההתחלתי 814.
• ממסר זה מספק פלט חיובי בלבד, אך אם מעוניינים במוצא שלילי, יש להוסיף ממסר סטנדרטי נוסף כדי להפוך את הפלט מחיובי לשלילי.
• מהרו לרכוש אותו בזמן שהוא זמין וכל עוד אפשר לרכוש אותו.

חיבור:

87= פלט חיובי NO פתוח בדרך כלל. עומס מרבי 15 אמפר

87a= פלט חיובי NC סגור בדרך כלל. עומס מקסימלי 10 אמפר

30= +24 וולט מתחת לפאנל

ב= +24 וולט ישירות לסוללה

31= מסה

85= 24v דופק שלילי או חיובי בהתאם לדגם שהוזמן
