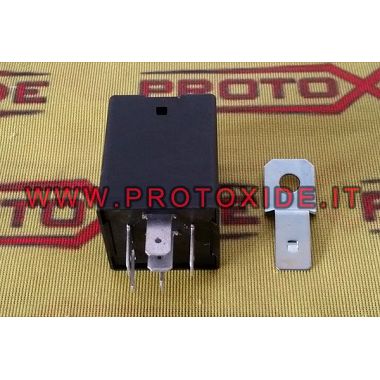

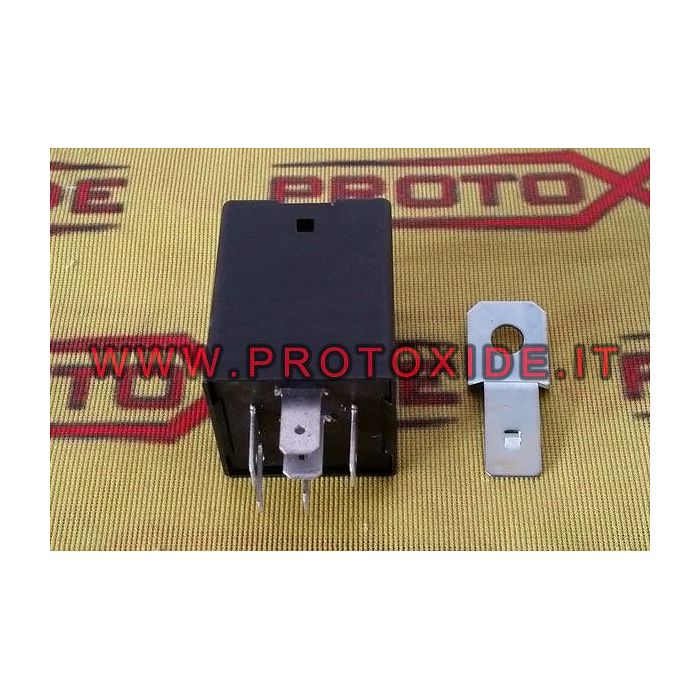

24V darbe rölesi DC negatif veya pozitif kontrol

• Satın alınan modele bağlı olarak pozitif impuls veya negatif impuls olabilen ve tarım, ekskavatör ve denizcilik araçlarında da kullanılabilen, darbe kontrollü, iki NO ve NO kontaklı 24 volt otomotiv tipi röle.
• Birkaç milisaniye süren bir düğme ile basit bir pozitif veya negatif darbe ile 20 amp'e kadar bir yükü etkinleştirmek ve aktif tutmak mümkün olacaktır. Bu durumda yükün enerjisini kesin olarak kesmek için her zaman tek bir darbeyle tekrar basmak gerekli olacaktır.
• 24 volt güç kaynağının , aksesuar kaleminde 12 volt versiyonu da bulunmaktadır ancak rölenin doğru akım DC'de kullanılan başka bir versiyonudur.
• Olası kullanım örneği: bir düğmeyle topraklama sağlamak, komutu bıraksak bile enerjili kalan bu özel röleye güç verir, daha sonra düğmeye tekrar basarsak gücü keseriz ve rölenin enerjisi kesilir ve başlangıç durumu 814'e geri döner.
• Bu röle yalnızca pozitif çıkış sağlar ancak negatif çıkış isteniyorsa çıkışı pozitiften negatife çevirmek için başka bir standart rölenin eklenmesi gerekir.
• Elinizde mevcutken ve mümkün olduğu sürece satın almak için acele edin.

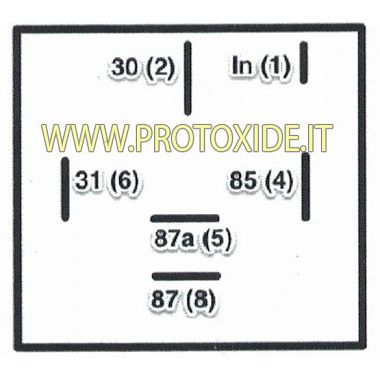

Bağlantı:

87= Pozitif çıkış NO normalde açık. Maksimum yük 15 AMP

87a= NC pozitif çıkışı normalde kapalı. Maksimum yük 10 AMP

30= +24 volt panel altı

In= +24 volt doğrudan aküye

31= Kütle

85= 24v negatif veya pozitif darbe sipariş edilen modele göre değişir
